随着各地光伏并网容量逐渐达到饱和,新能源和储能的结合未来将会更加紧密,下面带大家一起了解下顺舟智能装备在储能系统的物联方案。

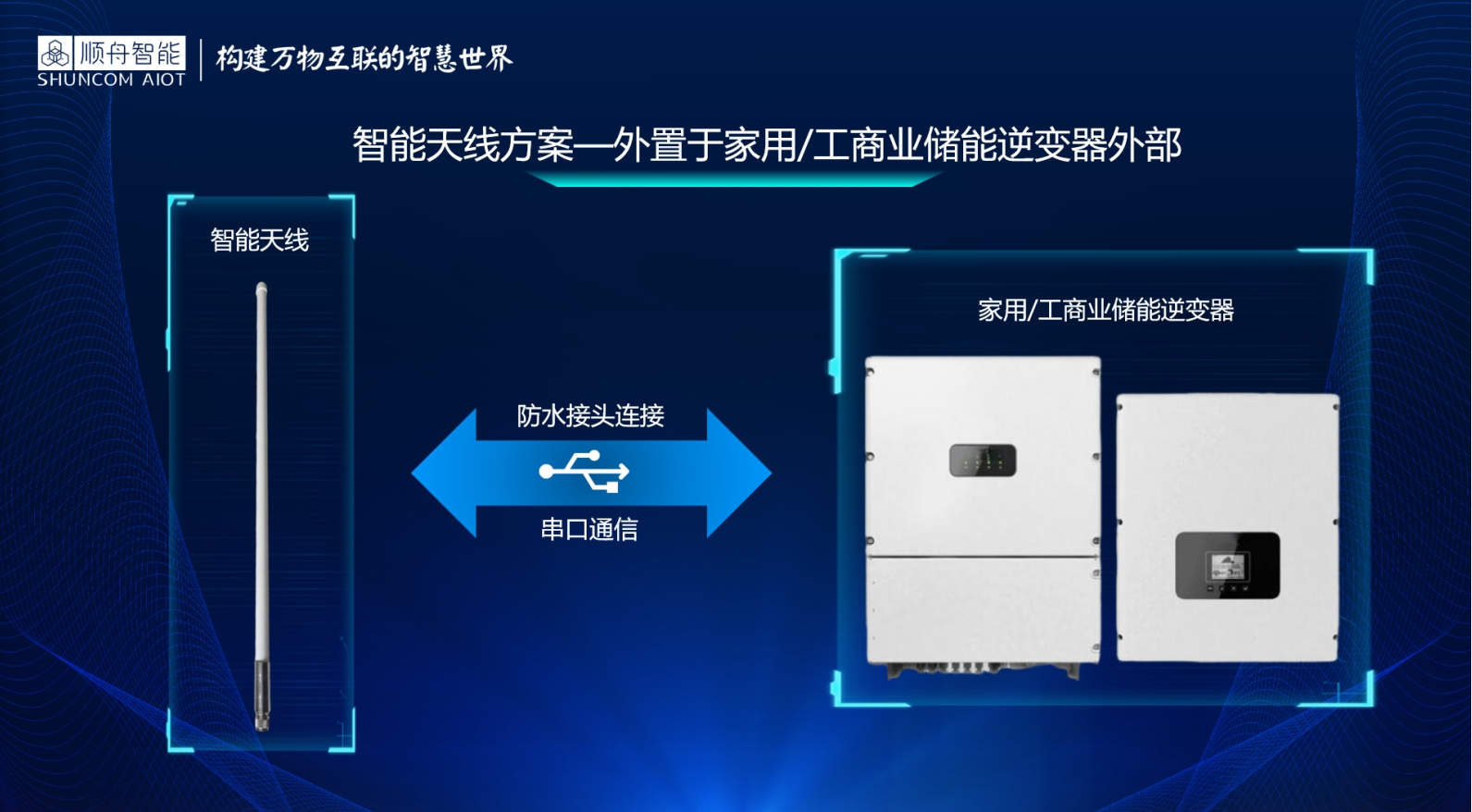

智能天线方案—外置于家用/工商业储能逆变器外部

首先是针对家用/工商业储能场景,顺舟智能的智能天线方案可以帮助用户快速上云,可以随时随地进行储能系统的电池管理,充放电管理和运维。使用方式如下图所示。



用户可选WiFi/Zigbee/LoRaWAN/LoRaMesh/BLE Mesh单通信,低成本方案;可选WiFi+BLE、Zigbee+BLE、LoRaWAN+BLE、LoRaMesh+BLE双通信,可以通过BLE和手机APP连接,实现简单运维功能;同时可以结合APP,智能天线和智能网关实现网络信息覆盖有效性测试,大大节省项目成本和运维成本。

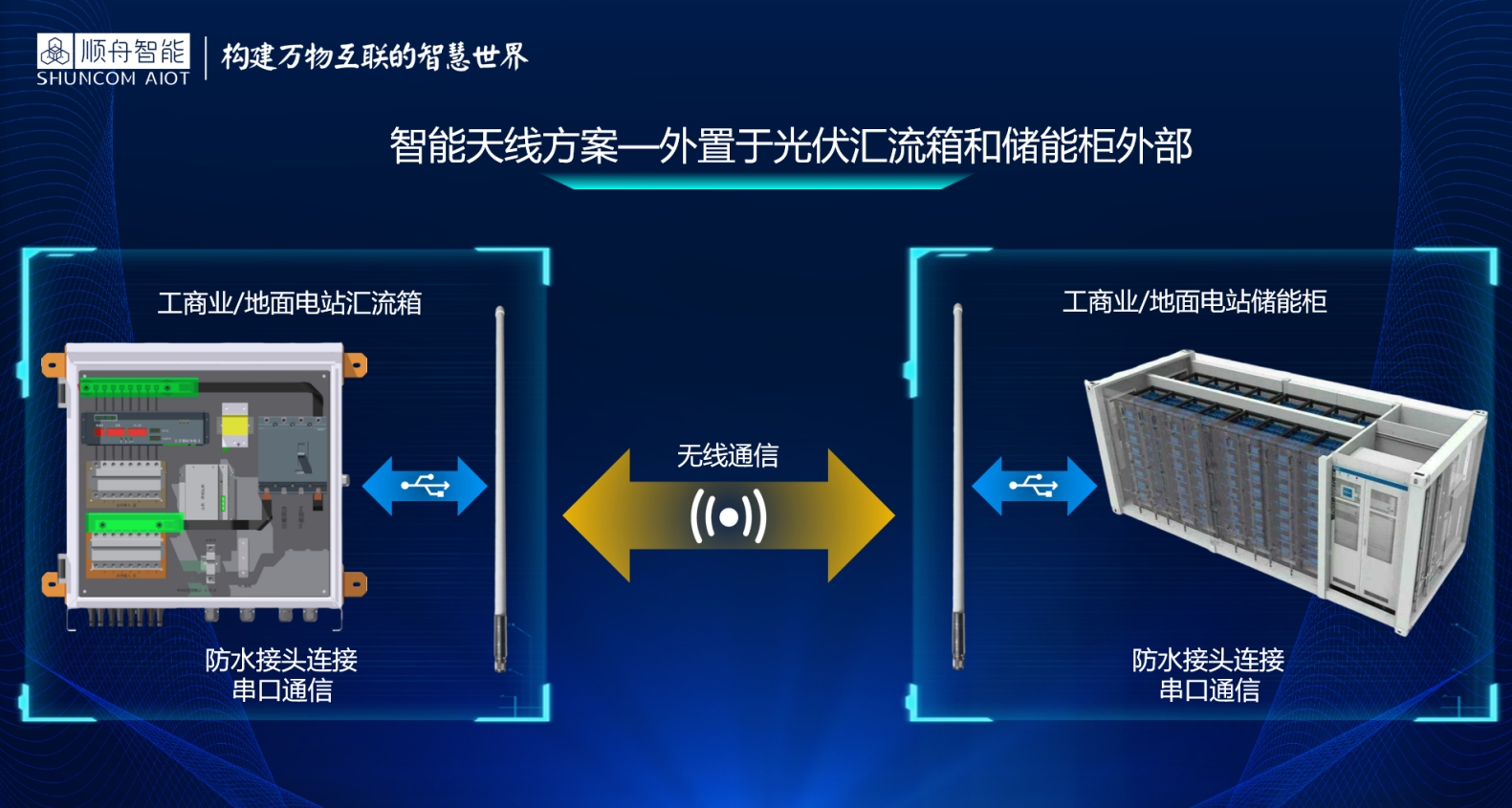

智能天线方案—外置于光伏汇流箱和储能柜外部

当然,针对于大型工商业或者大型地面电站系统,用户可以使用智能天线替代汇流箱和储能柜的485通信线,使用方式如下图所示。



同理,客户可以根据自己需求选择合适的通信模组内置于智能天线内部,然后在控制器外壳安装天线防水头,再外置天线连接。客户可以按需选择单一的通信模组方案,也可以选择Zigbee+BLE或者LoRaMesh+BLE通信的方案,这样可以使用Zigbee或者LoRa进行业务通信,同时可以使用BLE和手机连接进行本地或者远程运维功能。


智能网关方案—EMS能源管理系统

针对于大型储能柜或者集装箱式储能柜,顺舟智能提供多款边缘计算网关设备安装在储能柜内部,进行本地的电池管理,充放电管理,运维管理等。第一个是聚盒七代SZ11-GW-7-G10网关,功能如下图所示。



上图是自带10.1寸触摸屏的边缘计算网关,支持HDMI接口输出,可以外扩触摸屏或者显示屏,可以实现双屏异显。同时支持3路高速CAN总线,可以外接多个使用CAN总线通信的BMS单元,同时有4路RS485总线,也可以外接使用RS485通信的BMS单元或者传感器,同时有4路RS2324USB3.0接口满足多种场景使用需求。同时支持TF卡扩展存储或者内置SSD扩展存储单元。自带NPU算力,支持用户部署自己的模型算法,也支持扩展算力。最重要的是,可以和顺舟智能的PaaS平台搭配使用,支持将顺舟智能的PaaS平台部署到该网关上,可以直接在网关上进行产品管理,设备管理,物模型管理,规则引擎管理,数据分析等,和服务器的顺舟智能PaaS平台进行云边协同处理;同时结合PaaS平台功能,用户可以将SaaS业务也一并部署到该网关上。通过云边协同和SaaS结合可以最大限度的节省用户业务开发周期。系统支持Debian11Android,Ubuntu等。

第二个是聚盒七代SZ11-GW-7-STD网关,功能如下图所示。




上图所示网关相当于是10.1寸触摸屏的边缘计算网关的简配版,支持用户通过HMDI接口自己外扩显示屏或者触摸屏,同时支持TF卡扩展存储或者内置SSD扩展存储单元。自带NPU算力,支持用户部署自己的模型算法,也支持扩展算力。同样可以和顺舟智能的PaaS平台搭配使用,支持将顺舟智能的PaaS平台部署到该网关上,可以直接在网关上进行产品管理,设备管理,物模型管理,规则引擎管理,数据分析等,和服务器的顺舟智能PaaS平台进行云边协同处理;同时结合PaaS平台功能,用户可以将SaaS业务也一并部署到该网关上。通过云边协同和SaaS结合可以最大限度的节省用户业务开发周期。系统支持Debian11Android,Ubuntu等。

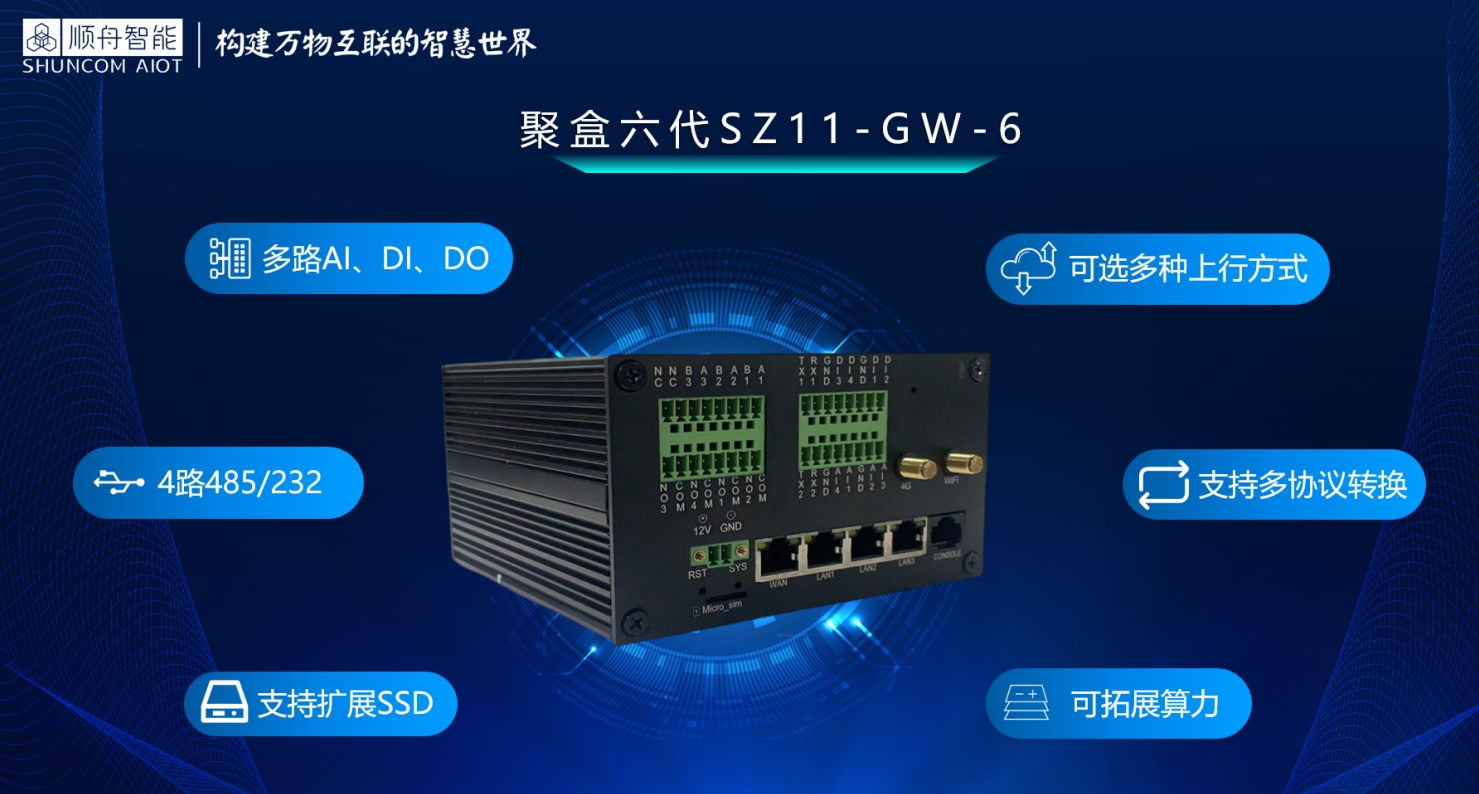

第三个是聚盒六代SZ11-GW-6网关,功能如下图所示。


上图所示网关是顺舟聚盒六代网关,如果用户不需要外接显示屏或者触摸屏,可以使用该款网关。聚盒六代支持4路AI采集,4路DI采集,4路DO输出,可以外接多种模拟量传感器,同时支持4路RS485总线(可以根据用户需求将RS485改成RS232),通过RS485总线可以外接多个使用RS485总线通信的BMS单元。支持多种上行方式,支持多种协议转换,可以按照客户需求定制私有上行协议。同时支持TF卡扩展存储或者内置SSD扩展存储单元,也支持扩展算力,部署用户自己的模型算法。

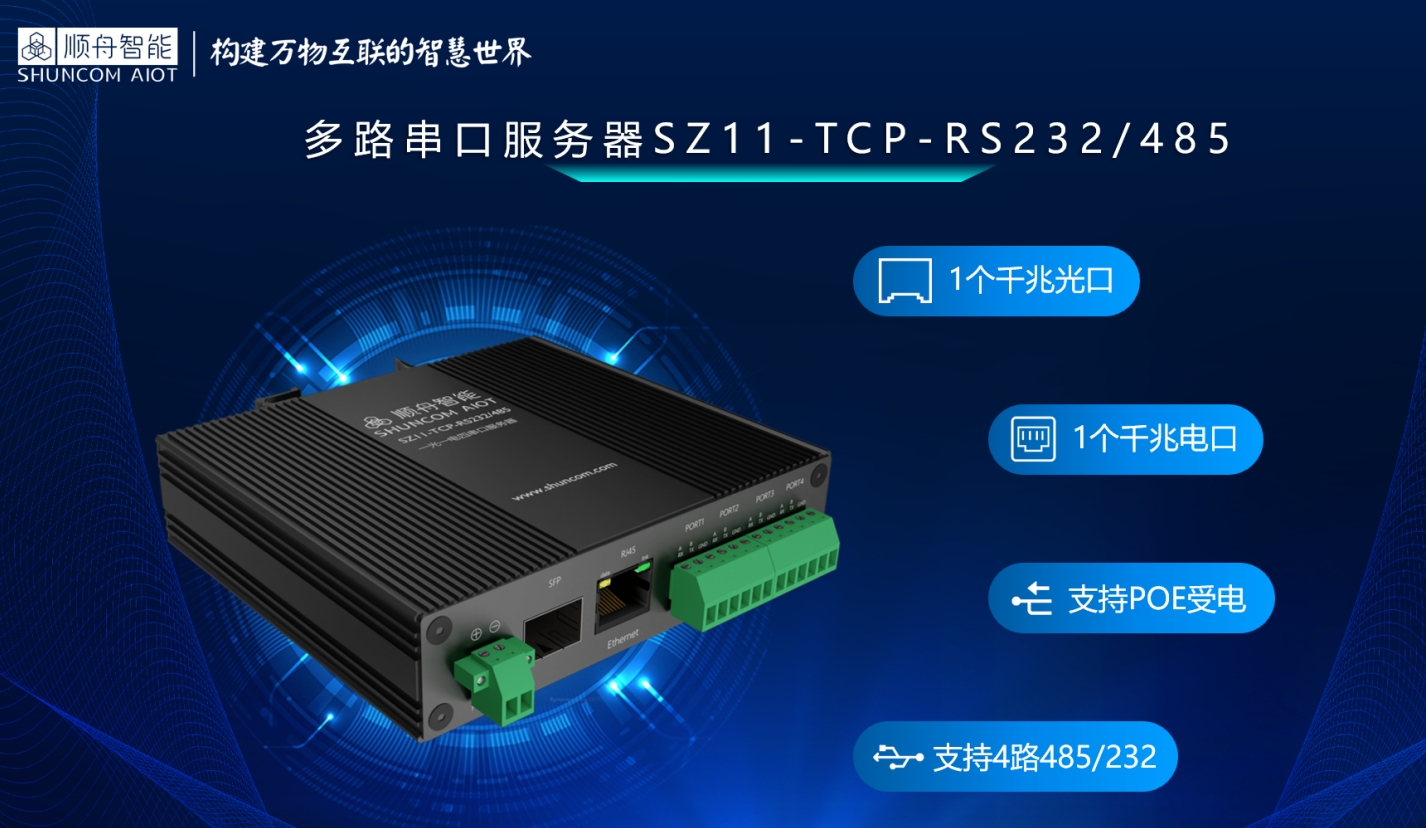

第四个是多路串口服务器SZ11-TCP-RS232/485,功能如下图所示。



上图所示是顺舟智能的多路串口服务器SZ11-TCP-RS232/485,支持1000Mbps光口和10/100/1000Mbps网口上行,同时支持4路RS485总线(可以根据用户需求将RS485改成RS232),通过RS485总线可以外接多个使用RS485总线通信的BMS单元。同时该设备支持POE受电功能,节省电源适配器和电源线。使用该设备可以将储能柜里面多条RS485总线精简为一根光纤或者一根网线,能够大大减少后期运维工作量。同时支持搭配顺舟智能的聚盒七代和聚盒六代网关使用。

第五个是2光4电环网交换机SZ11-GW-2F4C,功能如下图所示。






2个1000Mbps光口,410/100/1000Mbps网口,同时4个网口支持POE输出,单路功率最高30W,符合802.3AT标准。支持标准RSTP环网协议,保障网络稳定性。并且支持VLAN功能,符合802.1Q标准;在隔离性要求比较高的场景,就可以用VLAN功能将智能网关业务和其他业务(如摄像头等)进行隔离,提高网络通信稳定性和安全性的同时,也实现了一机多用,降低硬件成本。

智慧PaaS平台方案—EMS能源管理系统


顺舟智能物联网平台是一个集成了设备接入、设备全生命周期管理、规则引擎、消息订阅等能力的一体化PaaS服务平台。向下支持连接海量设备,采集设备数据上云;向上提供北向输出功能和系统API,服务端可通过调用API将指令下发至设备端,实现远程控制。主要有物联接入,设备管理,运维管理,规则引擎,告警中心,应用支撑这几大功能板块。同时还有可编辑的可视化前端组件,帮助用户快速实现整体业务闭环。另外就是可以安装部署到顺舟的聚盒网关里面,前面已经讲过。平台功能涉及较多内容,如果有需要深入了解的,可以联系18721047681
